變壓器是傳輸電能而不改變其頻率的靜止的電能轉換器。變壓器是電力系統中數量極多且地位十分重要的電氣設備，變壓器的總?cè)萘看蠹s是發電機總?cè)萘康?倍以上，其功能是將電力系統中的電能電壓升高或降低，以利于電能的合理輸送、分配和使用。中小型變壓器的效率不低于95%，大型變壓器效率可達98%。

一、變壓器的分類：

1、按功能劃分，升壓和降壓變壓器。

2、按相數分，單相和三相，工廠均采用三相。

3、按調壓方式分，無載調壓（無勵磁調壓）和有載調壓兩大類。工廠大多采用無載調壓。

4、按繞組結構分，單繞組自耦變壓器、雙繞組變壓器、三繞組變壓器。工廠采用雙繞組變壓器。

5、按繞組絕緣與冷卻方式分，油浸式（自冷式、風冷式、水冷式、強迫油循環冷卻式）、干式、充氣式（SF6）等。工廠大多采用油浸自冷式。

6、按繞組導體材質，銅繞、鋁繞，目前銅繞因低損耗得到越來越廣泛的應用。

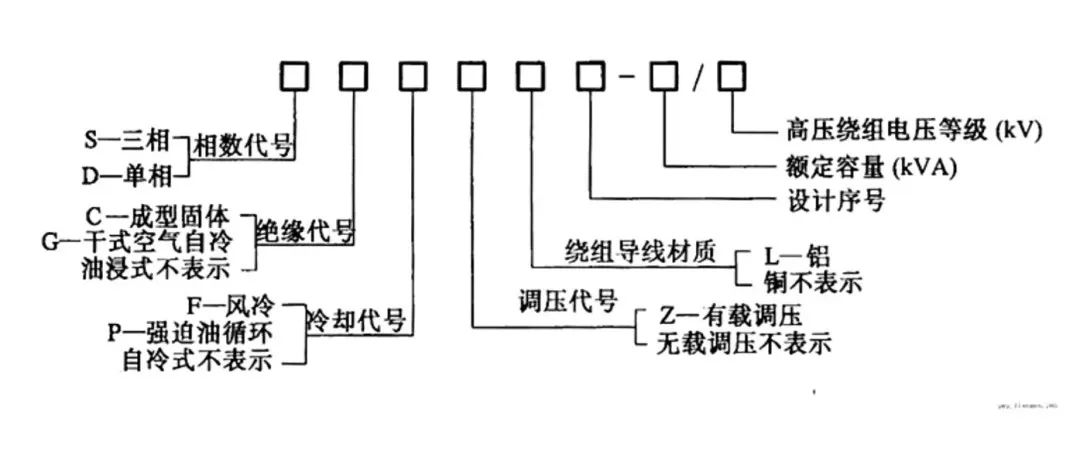

二、變壓器的型號：

額定容量630KVA以下的為小型電力變壓器，800-6300KVA的為中型電力變壓器，8000-63000KVA為大型電力變壓器，90000KVA及以上的為特大型電力變壓器。

例如：SFL7-20000/110 三相油浸式風冷無載調壓鋁導線20000KVA、110KV及電力變壓器。

三、基本組成：

變壓器由鐵芯（或磁芯）和線圈組成，線圈有兩個或兩個以上的繞組，其中接電源的繞組叫初級線圈，其余的繞組叫次級線圈。它可以變換交流電壓、電流和阻抗。簡單的鐵心變壓器由一個軟磁材料做成的鐵心及套在鐵心上的兩個匝數不等的線圈構成，鐵心的作用是加強兩個線圈間的磁耦合。為了減少鐵內渦流和磁滯損耗，鐵心由涂漆的硅鋼片疊壓而成；兩個線圈之間沒有電的聯系，線圈由絕緣銅線（或鋁線）繞成。

四、組成介紹：

變壓器組成部件包括器身（鐵芯、繞組、絕緣、引線）、變壓器油、油箱和冷卻裝置、調壓裝置、保護裝置（吸濕器、安全氣道、氣體繼電器、儲油柜及測溫裝置等）和出線套管。具體組成及功能：

1、鐵芯。鐵芯是變壓器中主要的磁路部分。通常含硅量較高，厚度分別為0.35mm、0.3mm、0.27mm，表面涂有絕緣漆的熱軋或冷軋硅鋼片疊裝而成。鐵芯分為鐵芯柱和橫片兩部分，鐵芯柱套有繞組；橫片是閉合磁路之用。

2、繞組。繞組是變壓器的電路部分，它是用雙絲包絕緣扁線或漆包圓線繞成。變壓器的基本原理是電磁感應原理，現以單相雙繞組變壓器為例說明其基本工作原理：當一次側繞組上加上電壓U1時，流過電流I1，在鐵芯中就產生交變磁通O1，這些磁通稱為主磁通，在它的作用下，兩側繞組分別感應電勢，最后帶動變壓器調控裝置。
